Впервые в мире: силовой кабель с поперечной изоляцией сечением 1×3000 мм² на напряжение 750 кВ компании Shangshang Cable успешно прошёл заводские испытания на частичные разряды и двукратные испытания на рабочее напряжение.
2025-10-08
27 апреля 2025 года в испытательном зале сверхвысоковольтного экранирования компании Jiangsu Shangshang Cable Group Co., Ltd. силовой кабель на 750 кВ (самое высокое напряжение в мире) успешно прошёл стандартные испытания на частичные разряды и напряжение, вдвое превышающее рабочее. Успешное завершение этих испытаний свидетельствует о том, что возможности компании Shangshang Cable в области исследований, разработок, производства и испытаний сверхвысоковольтных кабелей достигли передового международного уровня.

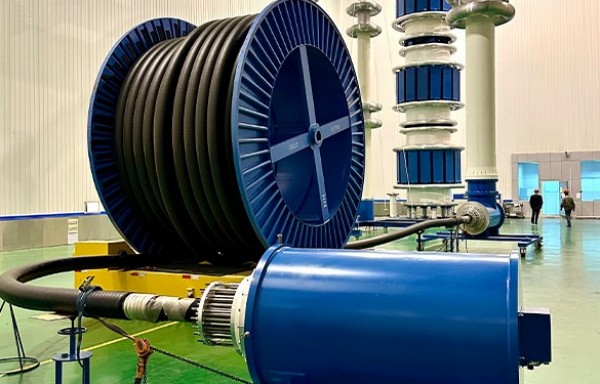

Рисунок 1. Сценарий планового испытания кабеля 750 кВ
Испытуемым объектом был силовой кабель с изоляцией из сшитого полиэтилена ZA-YJLW03-Z-435/750kV 1×3000mm². Этот кабель оснащен инновационным большим центральным блоком разделенного проводника 3000mm², что значительно повышает токовую нагрузку и структурную устойчивость кабеля. Под экспертным руководством Государственного научно-исследовательского института электроэнергетики и строгим контролем испытательной группы Shangshang Cable, катушечный кабель прошел два основных испытания: испытание на частичный разряд и испытание напряжением промышленной частоты. В испытании на частичный разряд при напряжении 1.5U₀ измеренный разряд составил всего 1.1pCl, без обнаружения аномальных сигналов разряда, что демонстрирует отличную стабильность изоляции. В испытании напряжением промышленной частоты напряжение 870kV было подано в течение 60 минут, и система изоляции кабеля осталась целой без пробоев, полностью подтвердив надежную работу кабеля в экстремальных условиях эксплуатации.

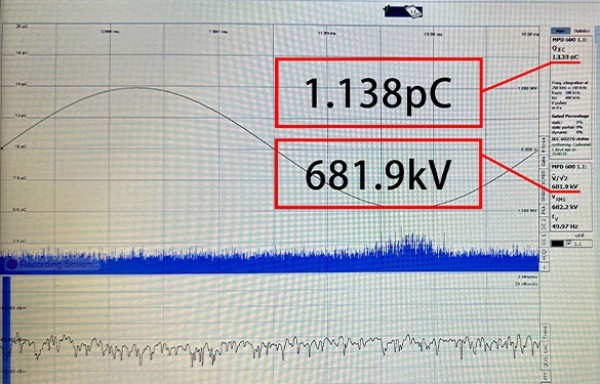

Рисунок 2. Диаграмма значений частичных разрядов кабеля 750 кВ

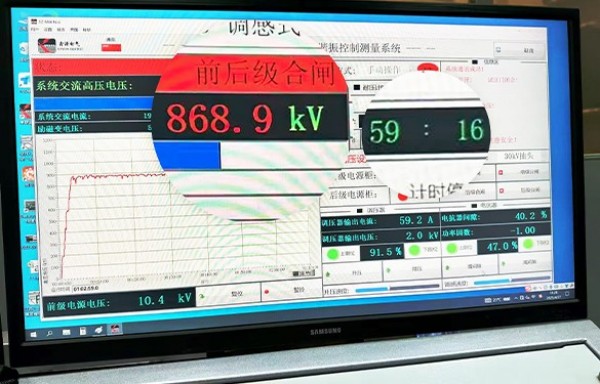

Рисунок 3. Диаграмма испытания напряжения 870 кВ·ч
Оборудование компании Shangshang Cable, являющееся ключевым компонентом испытаний, имеет мощность 52 500 кВА/1050 кВ и оснащено первым в стране сухим испытательным терминалом на 750 кВ. В ходе испытаний значение добротности системы превысило 120, что значительно снизило требуемую мощность. В экранированном испытательном зале, самостоятельно построенном компанией, уровень фонового напряжения частичных разрядов поддерживается на уровне около 1 пКл, что соответствует высочайшему международному уровню, что обеспечивает базовую гарантию получения высокоточных данных испытаний.
Прохождение силовым кабелем 750 кВ испытания на двукратное повышение рабочего напряжения – это не только важная веха в развитии технологических инноваций компании Shangshang Cable, но и важный признак того, что отечественная отрасль производства энергетического оборудования движется в сторону передовых и интеллектуальных разработок. Благодаря внедрению этих технологических достижений в инженерную практику, технологии сверхвысоковольтной передачи электроэнергии в моей стране будут играть всё более важную роль в глобальном энергетическом объединении.
